Тестер для LAN кабеля (ATtiny2313, asm)

Очень простой но практичный тестер для LAN кабелей. Проверяет тип кабеля (прямой или кросс), а так же возможные неисправности.

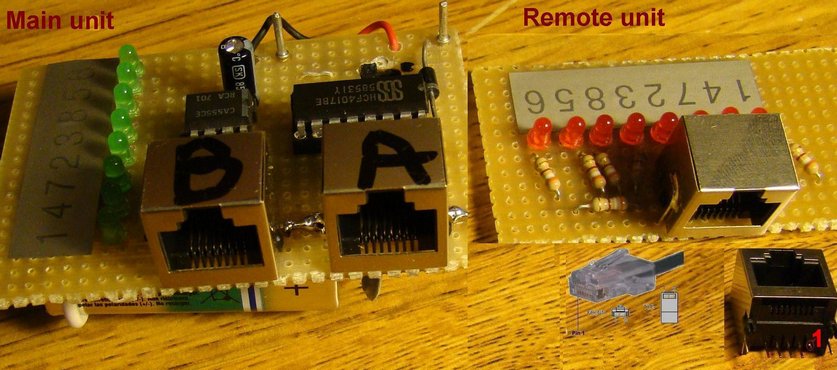

Фото готового устройства.

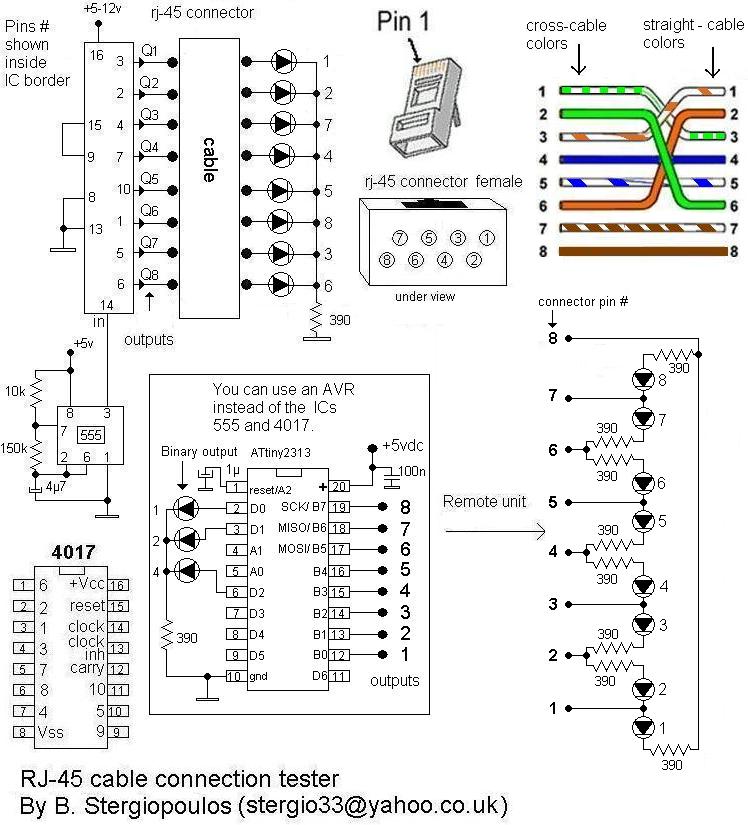

Схема.

Тестер имеет восемь выходов, каждый из которых последовательно находится в высоком состоянии. Два выхода одновременно быть в высоком состоянии не могут. На плате модуля установлены два разъёма RJ-45. Один (А) подключён к выходам, на которых генерируются импульсы, а второй (В) к светодиодам. Если эти разъёмы соединить прямым кабелем, то светодиоды будут светиться последовательно. Если их соединить кросс кабелем, то порядок свечения светодиодов будет такой - 1,2,7,4,5,8,3,6. Если в кабеле есть повреждение, то соответствующий повреждённому проводу светодиод светиться не будет. Если концы кабеля не достаточно близки, что бы их подключить к одной плате, то можно использовать отдельную плату со светодиодами. Заметьте, в отдельной плате нету никакого общего провода. Я использую именно эту схему, на микроконтроллере ATtiny2313, хотя любой AVR контроллер может быть адаптирован под эту задачу.

Скачать исходный текст на ассемблере и схемы (452 Кб). Загрузок: 432

(на английском). Перевод осуществлён администрацией сайта eldigi.ru
